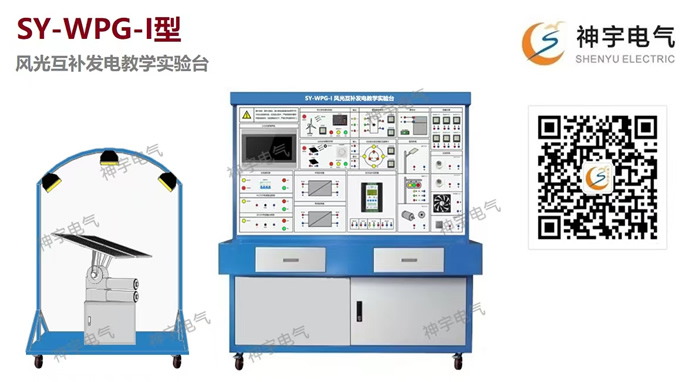

风光互补教学实训台

1、主要功能概述

实验台集成风力、光伏互补发电为一体的教学实验、实训系统；主要提供于以新能源发电为主题的实训项目，可以帮助学生进一步理解风光互补发电站整个系统的原理及工程实际应用技能。

2、系统主要组成及技术性能参数：

1.1主操作台1台：

（1）输入电源：三相四线(或三相五线 AC 380V±10％ 50Hz)；

（2）工作环境：温度–10℃－+40℃；相对湿度：＜85％（25℃）、海拨＜4000m；整机容量：＜3kVA、5A；

（3）柜体尺寸不小于1800mm*780mm*1850mm（钢板厚度不小于2mm）；柜体底部带有万向轮及固定装置；

（4）柜内带有2组检修灯（每组4W）及行程开关，柜外两则都带有插座。

1.2光伏及风力支架1套：1200mm*1200mm*1400mm；柜体底部带有万向轮及固定装置；

1.3太阳能电池板2块：单块功率：30W、电压18V、电流1.67A，尺寸：600*340*25、铝合金边框；

1.4模拟光源1套：AC220V、100W*3；

……

二、 实验内容

2.1光伏电池板特性实训系列

2.2光伏能自动跟踪实训系列

2.3风力发电实训系列

2.5新能源风力发电实验

（1）风力发电系统安装及调试实验；

（2）风力发电的原理实验；

（3）风速、发电机转速与输出功率关系实验；

（4）风速与输出电压关系实验；

2.3储能实训系列

2.4带负载实训系列

2.5风光互补发电系统综合应用实训

2.6 ……
