教学仪器类

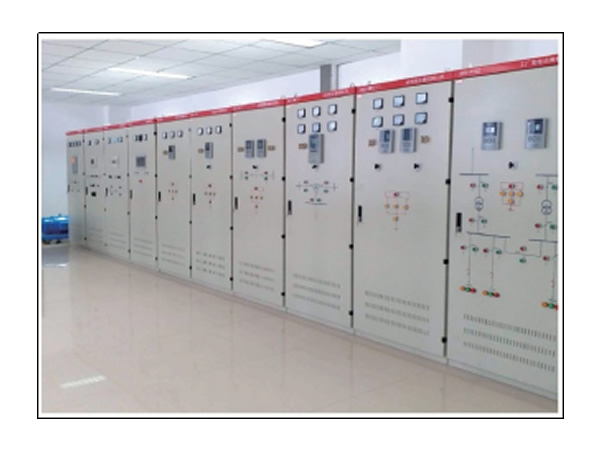

发电厂及电力系统自动化实训系统(柜式)

1、系统概述:

1.1该系统能够所能开设“电力系统自动装置”、“电力系统自动化”、“发电厂电气部分”、“工厂供配电”等课程实践教学任务。

1.2发电厂及电力系统自动化实训系统的建设以实用性为原则,按照实际电力系统的控制特性,贴近电力系统原型系统,能够模拟电能的生产传输分配使用的全过程;对提高电气工程类学生对现代电力系统的认识,提高学生的动手能力、分析和解决问题的能力有着十分重要的作用;

1.3该实训系统由发电机组、升压变压器、输电线路、负荷变压器、工厂变电站微机装置、配网自动化设备、无穷大系统、负荷等电力设备组成,整个系统由4条线路组成一个典型环型网络,其中在线路XLA、XLB还设有多个短路点,可以完成各种类型的短路故障实训;

1.4在实训系统上可以直接观察到电力系统中发电、输电、变电、配电和用电的全部物理过程,从而获得明确的物理概念,并可很方便地对电力系统特性和诸过程进行研究;

2、能够完成的实训项目系列:

2.1发电厂部分实训

机组开机运行至空载操作,励磁系统的起励及励磁机组空载运行的频率调节、电压调节、手动准同期、自动准同期并网,并网后的有功功率及无功功率调节、励磁系统的强励、过励限制及欠励限制、PSS2A投切、励磁系统调差特性、发电机组正常停机及事故停机、发电机组紧急事故停机等实训。

2.2电网部分实训

(1)变压器主保护和后备保护:差动保护中TA接线方式、变压器的内部短路、外部短路等实训;差动保护;差流速断保护;高压侧过流保护;高压侧过负荷保护;低压侧过流保护;

(2)输电线路各类保护实验如:电流、电压保护、零序保护的配合实训、最大、最小、正常运行方式对保护的影响实训、三相一次重合闸;过负荷保护;

(3)工厂供配电及变配电室值班技能培训

2.3电力系统综合实训

1)电力系统故障前、后潮流计算分析,切机甩负荷实训;

(2)电力系统实时监控,电力系统有功、无功功率分配实训;

(3)无调节励磁(有调节励磁)时的功率特性和功率极限的测定,单回路、双回路功率与功角关系实训;

(4)短路类型,故障切除时间,有无励磁、线路重合闸等对电力系统稳定性的影响实训;

(5)机组调相运行,进相运行等实训。

2.4 PSS2A装置投入实训

(1PSS装置投退对电力系统稳定性的影响实训

(2PSS装置传递函数的波形检测实训

2.5水电站发电模式演示实训

(1)演示水电站高中低不同水位与发电功率调整的逻辑关系

(2)配置有功功率和无功功率增减的指示灯,可以观察发电机调整时的功率反馈

2.6电力系统运行监控及远方APP操作实训

(1)电力系统运行手机云控监控软件的学习和运用

(2)具备手机APP通过云控服务器远程控制及监测功能

(3)具备远程监控用户管理及人机配置功能

……
