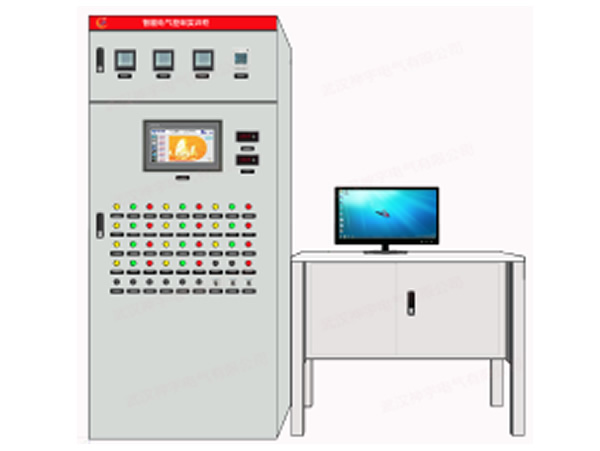

电气控制与PLC实训柜

一、主要配置及技术参数

1、低压动力箱1台：

1.1柜体采用封闭式，外壳用冷轧钢板变制而成（厚度：2mm）；尺寸：长800mm×宽600mm×高1800mm（另可根据要求定制尺寸）；

1.2额定工作电源（Ue）：三相五线AC380V；

1.3额定绝缘电压（Ui）：690V；

1.4频率（fn）：50Hz；

1.5主母线的额定电流（InA）：630A-100A；

1.6主母线的额定短时耐受电流（Inw）：15kA；

1.7外壳防护等级：IP44；

1.8安装方式：户内式、固定垂直安装。

1.9产品具有国家产品认证试验报告及中国质量认证中心认证证书。

2、三相多功能仪表3块：可采集三相电流、电压、有功功率、无功功率、有功功率电度量、无功功率电度量、频率、功率因数、四象限电能量等，集成RS485接口，支持Modbus通讯协议，可以实现表计数据和PLC、人机界面的实时通讯采集。

3、三相电子式电能表1块：可以采集有功电能量，准确度等级为0.5级，集成RS485接口，支持Modbus和DL/T645通讯协议。

4、交流接触器8套：线圈驱动电压AC220V，额定电压25A，最大承载电流40A，配置3组主触点和1组辅助触点。

5、中间继电器（含底座）15套：线圈驱动电压DC24V，工作电流10A，配置2开2闭的触点。

6、信号发生器2套：可输出0-20mA电流1套，可输出0-10V电压一套。

7、信号指示灯18个：额定电压AC/DC24V，黄色6个、绿色6个、红色6个。

8、自复位按钮9个：配置1开1闭触点，黄色3个、绿色3个、红色3个。

9、自锁按钮6个：配置1开1闭触点，黄色2个、绿色2个、红色2个。

10、钥匙按钮2个：配置1开1闭触点，黑色2个。

11、急停按钮1个：配置1开1闭触点，红色1个。

12、旋转按钮6个：自复位旋转按钮2个，二挡旋转按钮2个，三挡旋转按钮2个。

13、转换开关3个：三挡转换开关1个，四挡转换开关1个；五挡转换开关1个。

14、可编程逻辑控制器及组件：

14.1西门子S7-1200系列CPU模块及组件1套

（1）西门子S7-1200系列1215C晶体管输出CPU模块1个：电源方式：DC/DC/DC，本体配置14路数字量2路模拟量输入和10路数字量2路模拟量输出，CPU本体集成2路100kHz高速脉冲输出接口和6路100kHz高速计数器接口，工作存储器100kB，装载存储器4MB，保持性存储器10kB；

（2）西门子SM1234模拟量输入/输出模块1个：西门子S7-1200系列扩展模块，配置4路模拟量输入和2路模拟量输出；

（3）西门子PM1207电源模块1个：与西门子S7-1200系列PLC配套设计使用，输入电压：AC100-240V，输出电压：DC24V/2.5A。

14.2西门子S7-200 SMART系列CPU模块及组件1套

（1）西门子S7-200 SMART系列SR60继电器输出CPU模块1个：电源方式：220VAC，本体配置36路输入和24路输出端口，具备扩展功能；

（2）西门子EM DR16数字量扩展模块1个：西门子S7-200 SMART系列扩展模块，配置8路24VDC数字量输入和8路24VDC数字量输出；

（3）西门子EM AM06模拟量扩展模块1个：西门子S7-200 SMART系列扩展模块，配置4路模拟量输入和2路模拟量输出；

（4）西门子PM207电源模块1个：与西门子S7-200 SMART系列PLC配套设计使用，输入电压：AC100-240V，输出电压：DC24V/3A。

15、三相交流变频器1台：功率3kW，内置滤波器，操作简单，调节平滑，防止电机启动时瞬间电流过大。

16、三相交流异步电动机2台：额定功率1.1kW，额定电压三相AC380V，额定频率50Hz，极数为4极。

17、触摸屏1面：液晶屏幕10.1寸TFT，分辨率1024×600，四线制电阻屏，供电电源：DC24±20%V，集成2×RS485、1×RS232串行接口和1×10M/100M自适应网络接口。

18、开关电源模块1个：导轨式安装，输入电压90-264VAC，输入频率47-63Hz，输出电压24V，额定电流20A，电压精度±1.0%，具备过负载、过电压、过温度等保护功能。

19、交流电流互感器3个：实心，额定电压0.66kV，额定频率50Hz，电流变比10/5A。

20、交流电压互感器3个：干式，额定电压0.5kV，额定频率50Hz，电流变比380/100V。

21、配套APP软件1套：

（1）教师通过手机APP软件可远程随时查看学生操作情况并且可进行监视；

（2）能过远程手机APP实时查看智能电气控制实训柜中动态接线过程。

22、实训桌椅1套：

（1）实训桌1台：尺寸长1000mm×宽600mm×高750mm，材质为碳钢加厚板材，带电脑主机柜；

（2）实训椅2把：尺寸为长340mm×宽240mm×高440mm，材质为碳钢加厚板材。

23、配套教学计算机1套：

配置i5 CPU,8G内存，1T硬盘；显示器23.8英寸以及键盘、鼠标等。

24、其它附件：网孔板（带支架）
